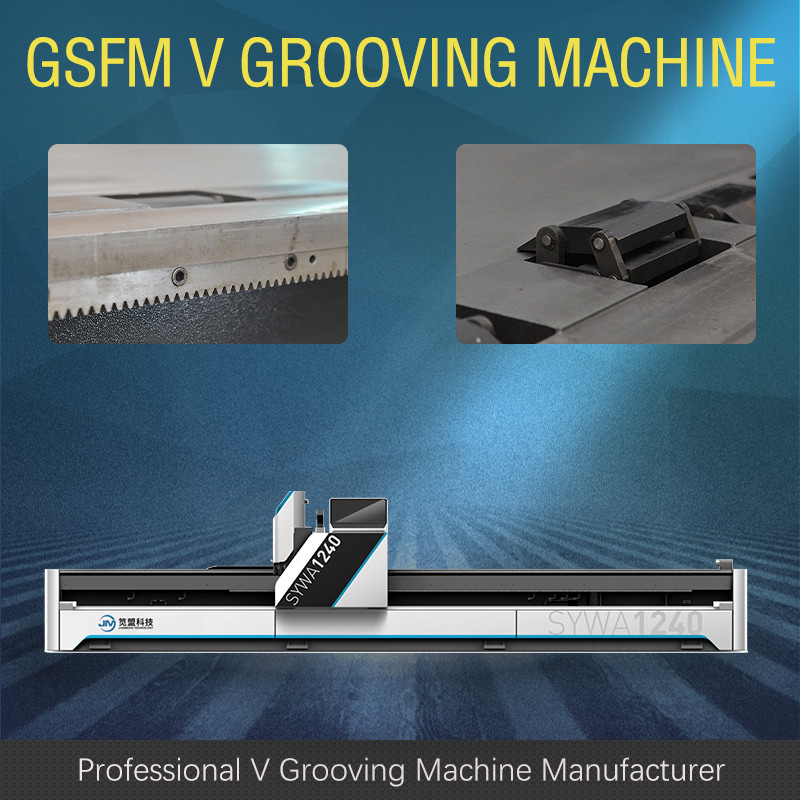

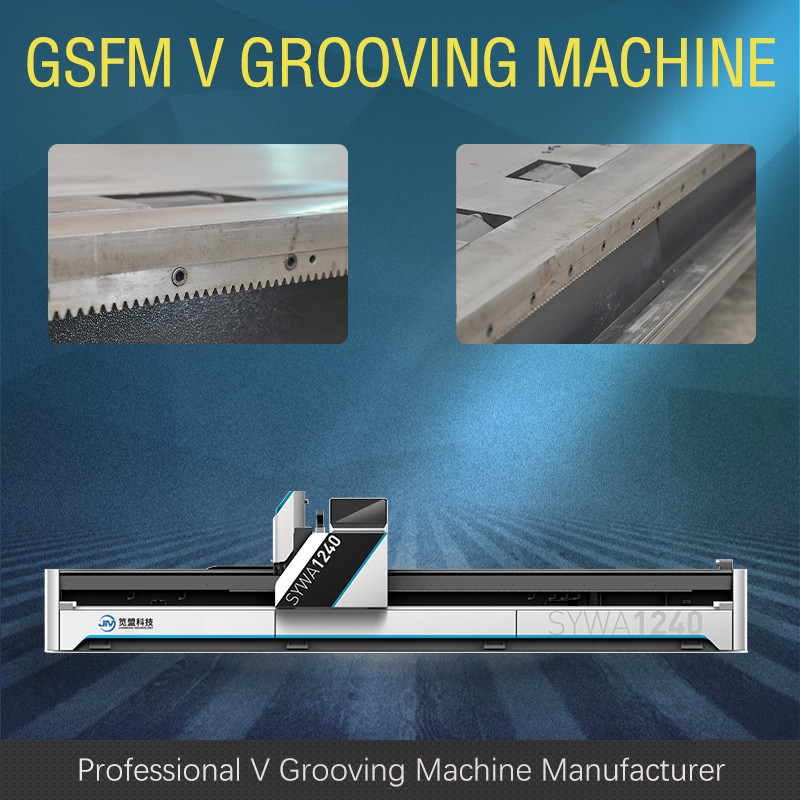

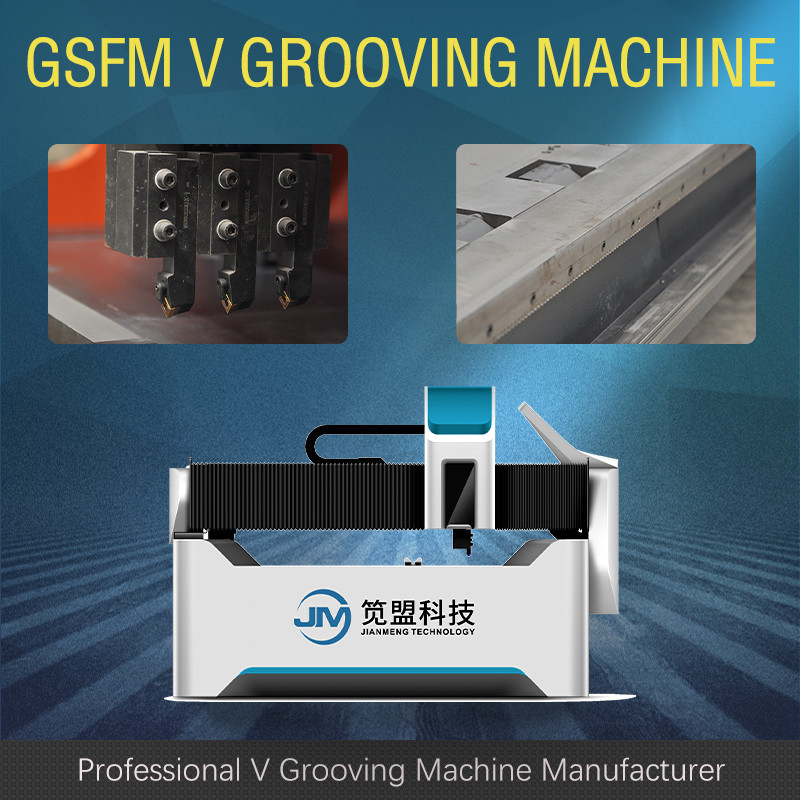

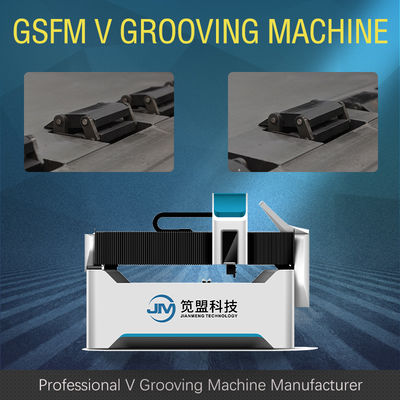

آلة القطع CNC على شكل V لمعالجة الزخرفة ، النوع الأفقي ، موديل 1240
آلة الحز الأفقية ذات السرعة العالية GSFM هي عبارة عن معدات حفر v احترافية ، وهي قابلة للتطبيق على جميع الألواح المعدنية ، مثل ألواح الفولاذ المقاوم للصدأ ، والألواح النحاسية ، وألواح الألمنيوم ، والألواح المجلفنة وما إلى ذلك.الحز على شكل v هو عملية مساعدة لتشكيل ثني الصفائح.عند خط الانحناء حيث تحتاج الصفيحة إلى ثنيها وتشكيلها ، يتم استخدام قواطع خاصة لقطع الأخاديد على شكل حرف V ، بحيث يسهل ثني وتشكيل المادة ، ويمكن تصغير R خارج زاوية الانحناء ، ثم يتم ثنيها وتشكيلها باستخدام آلة ثني أو يدويًا ، تتم المعالجة بهذه الطريقة وتفي بمتطلبات مظهر المنتج.يمكن ضمان عمق وعرض وزاوية الأخدود على شكل V من خلال معدل التغذية وشكل أدوات القطع أثناء المعالجة.
| لا. | اسم | معامل | وحدة | |
| 1 | الأعلى.عرض الصفائح المعدنية | 1250 | مم | |
| 2 | الأعلى.طول الصفيحة المعدنية | 4000 | مم | |
| 3 | الأعلى.سمك (ستانلس ستيل) | 5 | مم | |
| 4 | دقيقة.سماكة الصفيحة المعدنية | 0.4 | مم | |
| 5 | الحد الأدنى لمسافة V من الحافة | 8 | مم | |
| 6 | الأعلى.سرعة القطع للمحور X. | 120 | م / دقيقة | |
| 7 | أقصى سرعة رجوع لمحور X. | 120 | م / دقيقة | |
| 8 | أقصى مسافة للمحور ص | 1250 | مم | |
| 9 | الدقة في المحور ص | 0.001 | مم | |
| 10 | دقة تحديد المواقع المتكررة | ± 0.01 | مم | |
| 11 | الدقة في المحور z | 0.001 | مم | |
| 12 | دقة تحديد المواقع المتكررة | ± 0.01 | مم | |
| 13 | قوة المحرك | المحور س | 5.0 | كيلوواط |
| يو | 3.0 | |||
| المحور Y1 و Y2 و Z. | 1.0 | |||
| 14 | البعد الشامل | طول | 5900 | مم |
| عرض | 2100 | |||
| ارتفاع | 1550 | |||
