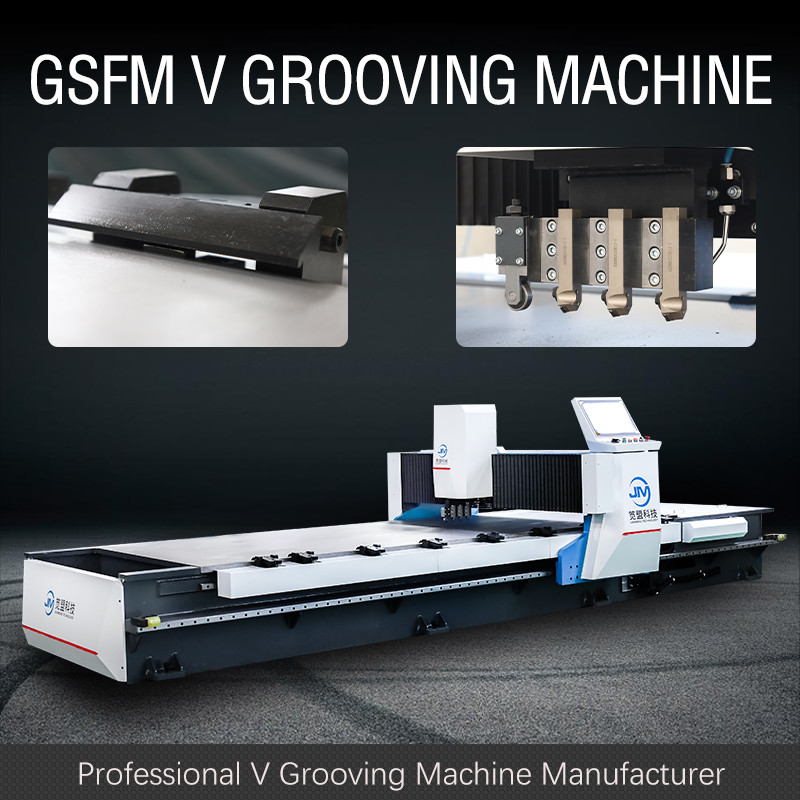

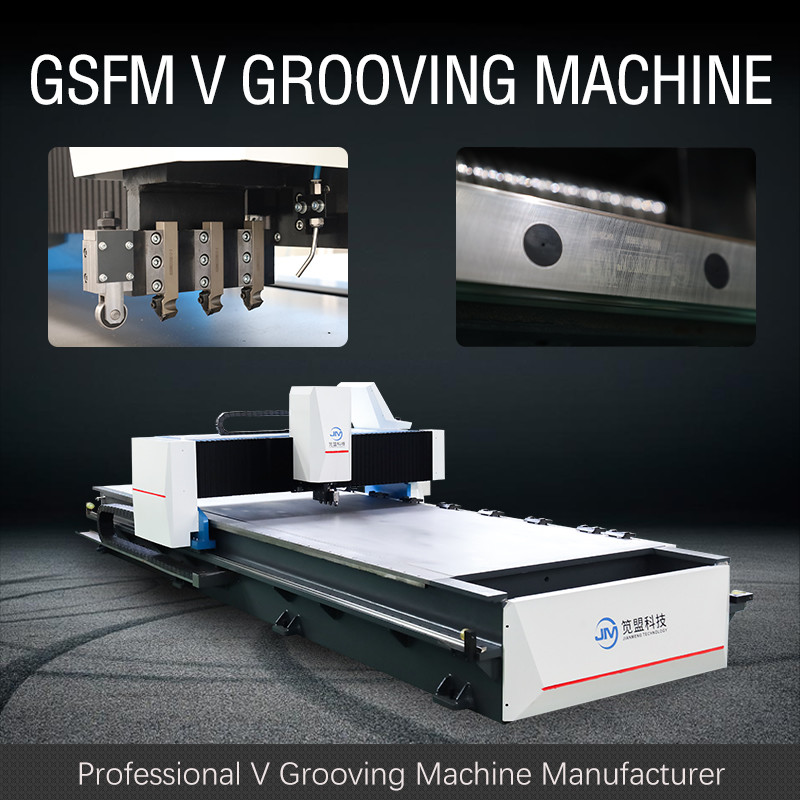

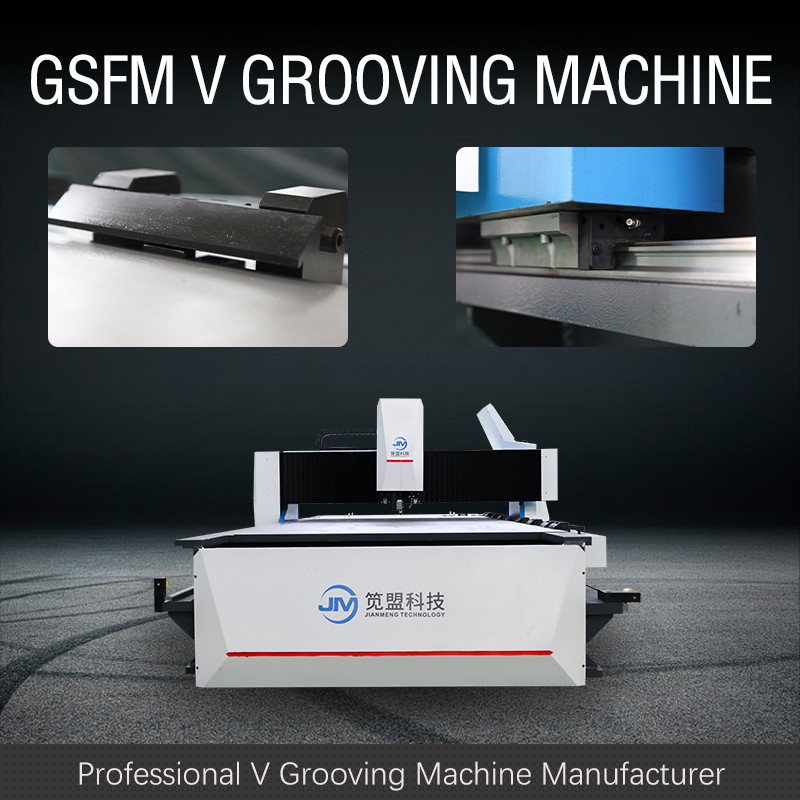

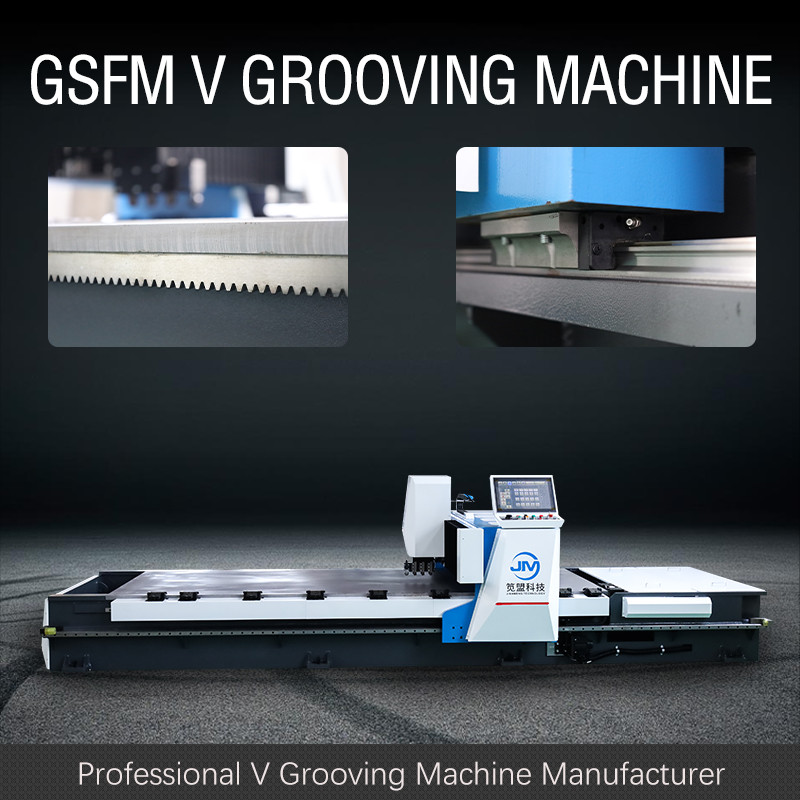

آلة الشق V الأوتوماتيكية بالكامل ذات الجوانب الأربعة على شكل V لدقة صناعة الأبواب
تم تجهيز حامل الأدوات (ب) لماكينة الحز GSFM v بثلاث قواطع من السبائك لمعالجة الأخدود على شكل V ، وبالتالي يتم توزيع كمية القطع بالتساوي لتقليل تشوه الأجزاء المشكَّلة.يمكن اختيار نظام التبريد الصغير لإطالة عمر خدمة الأداة وتقليل تكلفة الإنتاج ؛يمكن أن يلبي سطح تثبيت أداة التثبيت العالمي متطلبات التثبيت للأدوات المختلفة.أداة الصلب الأبيض وأداة السبائك قابلة للتبديل ؛يستخدم جهاز نقل حامل الأدوات لولبًا كرويًا بدرجة طحن وقضيب توجيه خطي للخدمة الشاقة ، لذلك فهو يتمتع بدقة عالية.
احتفظ بجميع وظائف النموذج القياسي
الحساب التلقائي للأقطار الداخلية والخارجية ، البرمجة التلقائية للدورة ، تحرير الصورة المرئية ، عرض تأثير الانحناء ، نظام التشحيم الذاتي لحامل الأدوات ، محطة العمل الهيدروليكية المتقطعة ، إلخ.
تشكيل الشغل لمرة واحدة
لم تعد قطعة العمل بحاجة إلى النقل يدويًا ، مما يحسن بشكل كبير من دقة الأبعاد ، ويوفر تكاليف العمالة ، ويوفر تكاليف الوقت ويحسن كفاءة الإنتاج.
| لا. | اسم | معامل | وحدة | |
| 1 | الأعلى.عرض الصفائح المعدنية | 1500 | مم | |
| 2 | الأعلى.طول الصفيحة المعدنية | 4000 | مم | |
| 3 | الأعلى.سمك (ستانلس ستيل) | 5 | مم | |
| 4 | دقيقة.سماكة الصفيحة المعدنية | 0.4 | مم | |
| 5 | الحد الأدنى لمسافة V من الحافة | 12 | مم | |
| 6 | الأعلى.سرعة القطع للمحور X. | 120 | م / دقيقة | |
| 7 | أقصى سرعة رجوع لمحور X. | 120 | م / دقيقة | |
| 8 | أقصى مسافة للمحور ص | 1250 | مم | |
| 9 | الدقة في المحور ص | 0.001 | مم | |
| 10 | دقة تحديد المواقع المتكررة | ± 0.01 | مم | |
| 11 | الدقة في المحور z | 0.001 | مم | |
| 12 | دقة تحديد المواقع المتكررة | ± 0.01 | مم | |
| 13 | قوة المحرك | المحور س | 5.5 | كيلوواط |
| يو | 3.0 | |||
| المحور Y1 و Y2 و Z. | 1.0 | |||
| 14 | البعد الشامل | طول | 5980 | مم |
| عرض | 2420 | |||
| ارتفاع | 1600 | |||
