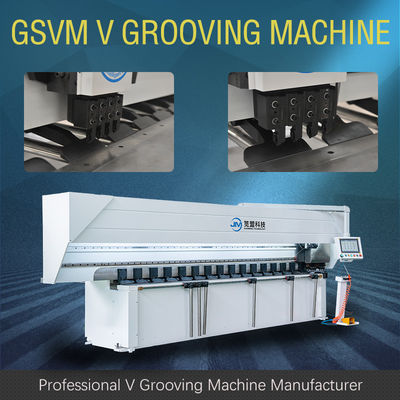

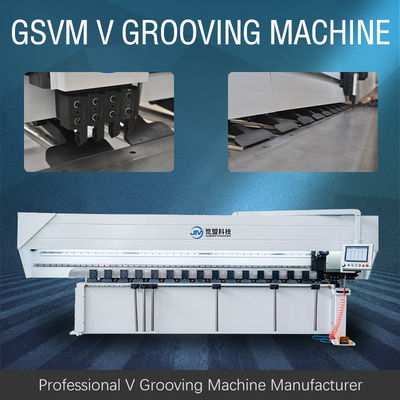

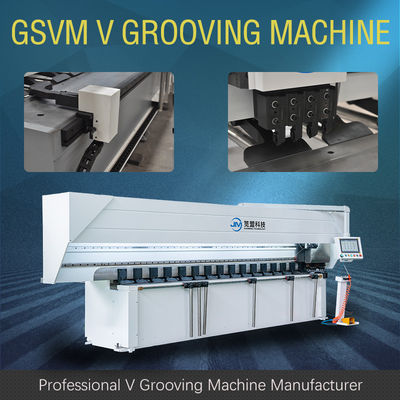

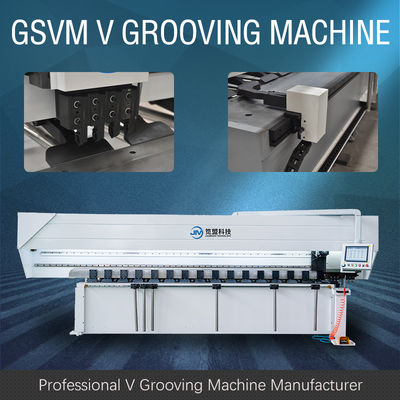

آلة قطع الأخدود العمودي V لإطار باب غرفة الاستحمام
مسند أداة آلة الحز GSVM v يستخدم 4 سكاكين لمعالجة الأخدود "V" ، لذلك يتم توزيع كمية القطع بالتساوي لتقليل تشوه قطعة العمل.يمكن اختيار نظام التبريد الصغير لإطالة عمر خدمة الأداة وتقليل تكلفة الإنتاج ؛يمكن أن يلبي سطح تثبيت أداة التثبيت العالمي متطلبات التثبيت للأدوات المختلفة.أداة الصلب الأبيض وأداة السبائك قابلة للتبديل ؛يستخدم جهاز نقل حامل الأدوات سكة توجيه خطية للخدمة الشاقة ، وبالتالي تكون الدقة عالية.
| لا. | اسم | معامل | وحدة | |
| 1 | الأعلى.عرض الصفائح المعدنية | 1500 | مم | |
| 2 | الأعلى.طول الصفيحة المعدنية | 4000 | مم | |
| 3 | الأعلى.سمك (ستانلس ستيل) | 6 | مم | |
| 4 | دقيقة.سماكة الصفيحة المعدنية | 0.4 | مم | |
| 5 | الحد الأدنى لمسافة V من الحافة | 10 | مم | |
| 6 | الأعلى.سرعة القطع للمحور X. | 120 | م / دقيقة | |
| 7 | أقصى سرعة رجوع لمحور X. | 120 | م / دقيقة | |
| 8 | أقصى مسافة للمحور ص | 1250 | مم | |
| 9 | الدقة في المحور ص | 0.001 | مم | |
| 10 | دقة تحديد المواقع المتكررة | ± 0.01 | مم | |
| 11 | الدقة في المحور z | 0.001 | مم | |
| 12 | دقة تحديد المواقع المتكررة | ± 0.01 | مم | |
| 13 | قوة المحرك | المحور س | 5.5 | كيلوواط |
| المحور Y ، Z. | 1.0 | |||
| 14 | البعد الشامل | طول | 5700 | مم |
| عرض | 2600 | |||
| ارتفاع | 2000 | |||
