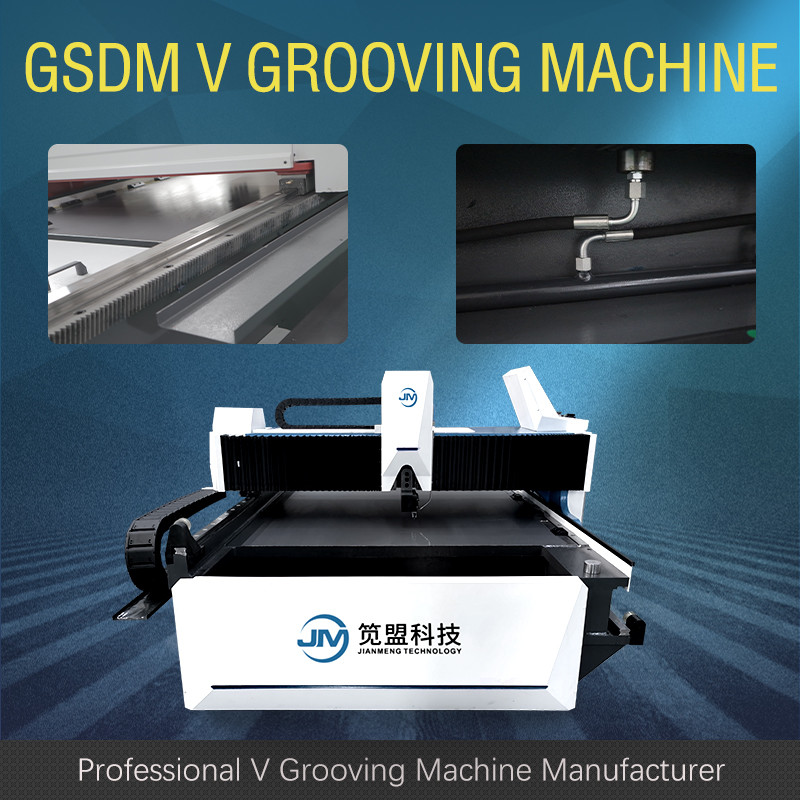

آلة قطع الأخدود الأوتوماتيكية الأفقية الأوتوماتيكية لسدادة مضادة للتزلج

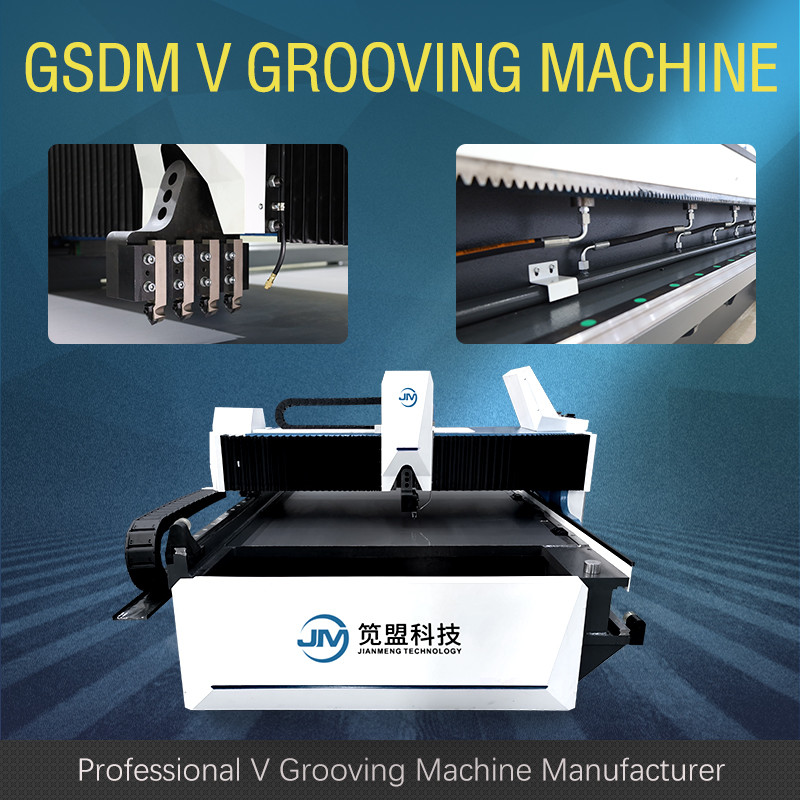

تم تجهيز حامل الأدوات (ب) لماكينة الحز GSDM v بأربع قواطع من السبائك لمعالجة الأخدود على شكل V ، وبالتالي يتم توزيع كمية القطع بالتساوي لتقليل تشوه الأجزاء المُشكلة.يمكن اختيار نظام التبريد الصغير لإطالة عمر خدمة الأداة وتقليل تكلفة الإنتاج ؛يمكن أن يلبي سطح تثبيت أداة التثبيت العالمي متطلبات التثبيت للأدوات المختلفة.أداة الصلب الأبيض وأداة السبائك قابلة للتبديل ؛يستخدم جهاز نقل حامل الأدوات لولبًا كرويًا بدرجة طحن وقضيب توجيه خطي للخدمة الشاقة ، لذلك فهو يتمتع بدقة عالية.
| لا. | اسم | معامل | وحدة | |
| 1 | الأعلى.عرض الصفائح المعدنية | 1500 | مم | |
| 2 | الأعلى.طول الصفيحة المعدنية | 4000 | مم | |
| 3 | الأعلى.سمك (ستانلس ستيل) | 5 | مم | |
| 4 | دقيقة.سماكة الصفيحة المعدنية | 0.4 | مم | |
| 5 | الحد الأدنى لمسافة V من الحافة | 8 | مم | |
| 6 | الأعلى.سرعة القطع للمحور X. | 120 | م / دقيقة | |
| 7 | أقصى سرعة رجوع لمحور X. | 120 | م / دقيقة | |
| 8 | أقصى مسافة للمحور ص | 1250 | مم | |
| 9 | الدقة في المحور ص | 0.001 | مم | |
| 10 | دقة تحديد المواقع المتكررة | ± 0.01 | مم | |
| 11 | الدقة في المحور z | 0.001 | مم | |
| 12 | دقة تحديد المواقع المتكررة | ± 0.01 | مم | |
| 13 | قوة المحرك | محور X1 ، X2 | 5.0 | كيلوواط |
| المحور Y1 و Y2 و Z. | 1.0 | |||
| 14 | البعد الشامل | طول | 5900 | مم |
| عرض | 2250 | |||
| ارتفاع | 1550 | |||
