آلة قطع الصفائح المعدنية CNC عالية الدقة لمعالجة الفولاذ المقاوم للصدأ

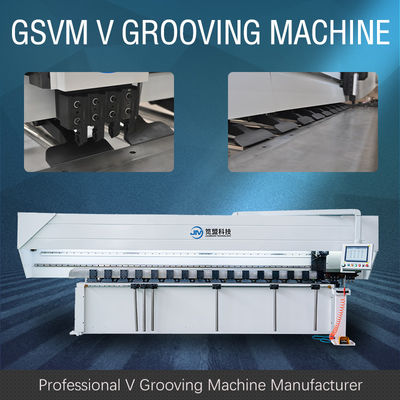

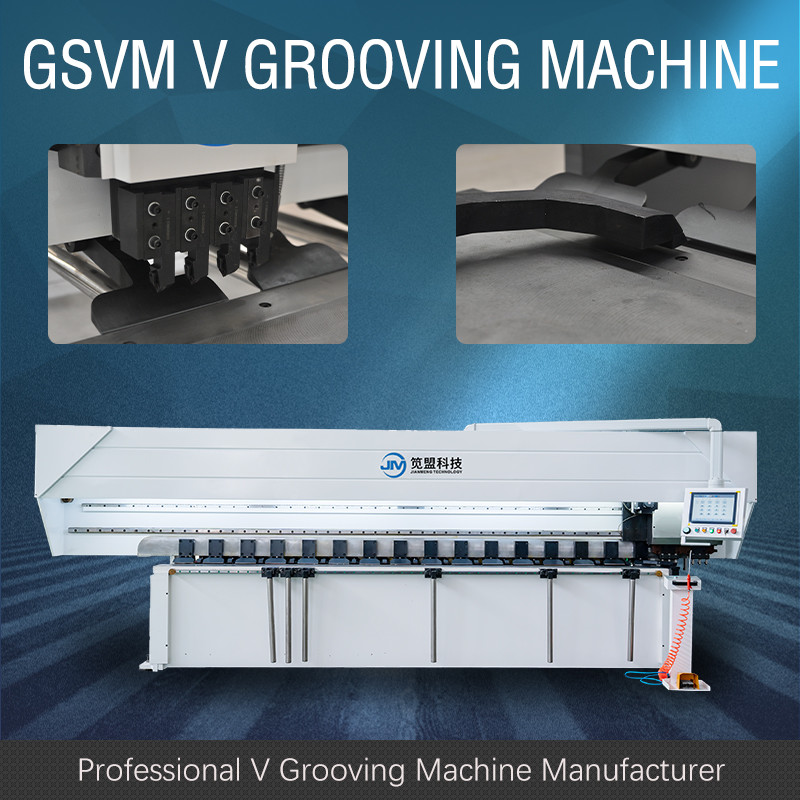

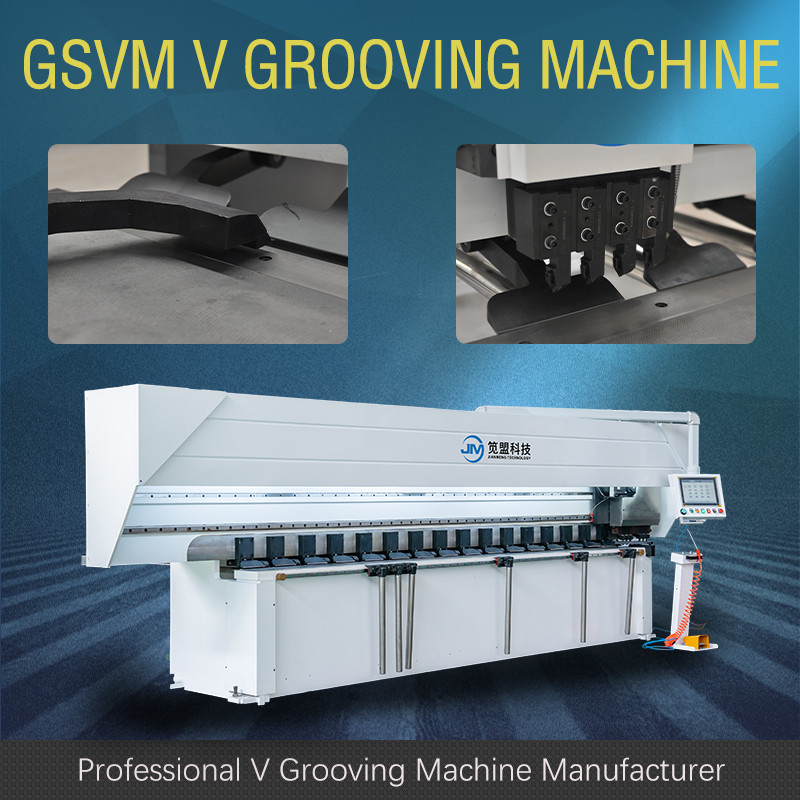

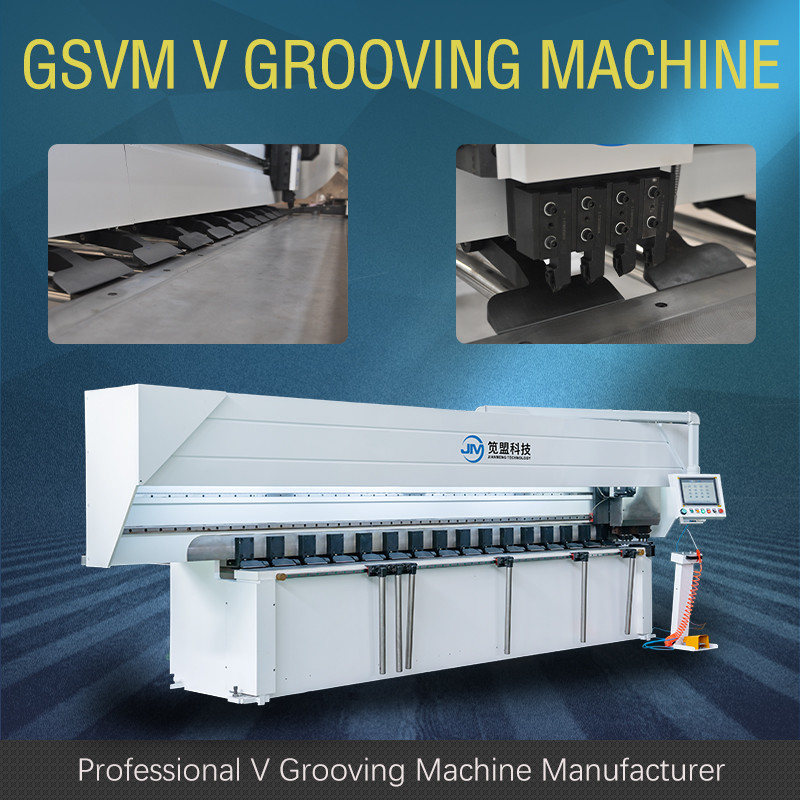

تم إصلاح شعاع آلة الحز من سلسلة GSVM v ، ويتم تغذية قطعة العمل بآلية التغذية الخلفية ، وطاولة العمل مصنوعة من فولاذ أداة الكربون.صلابة طاولة العمل هي 55-60HRC بعد تبريد السطح بالتردد العالي (منضدة العمل العادية <30HRC) ، مما يجعل صلابة طاولة العمل أعلى بكثير من صلابة الفولاذ المقاوم للصدأ.إنه يحل مشكلة علامات الأخدود الناتجة عن الصلابة المنخفضة لطاولة العمل للنماذج التقليدية ، ويضمن تسطيح منضدة العمل ≤ ± 0.03 مم ، ويحل تمامًا مشكلة تقليل دقة الأخدود على شكل V بسبب تشوه منضدة العمل ، تم تمديد عمر خدمة الجهاز.
| لا. | اسم | معامل | وحدة | |
| 1 | الأعلى.عرض الصفائح المعدنية | 1500 | مم | |
| 2 | الأعلى.طول الصفيحة المعدنية | 5000 | مم | |
| 3 | الأعلى.سمك (ستانلس ستيل) | 6 | مم | |
| 4 | دقيقة.سماكة الصفيحة المعدنية | 0.4 | مم | |
| 5 | الحد الأدنى لمسافة V من الحافة | 10 | مم | |
| 6 | الأعلى.سرعة القطع للمحور X. | 120 | م / دقيقة | |
| 7 | أقصى سرعة رجوع لمحور X. | 120 | م / دقيقة | |
| 8 | أقصى مسافة للمحور ص | 1250 | مم | |
| 9 | الدقة في المحور ص | 0.001 | مم | |
| 10 | دقة تحديد المواقع المتكررة | ± 0.01 | مم | |
| 11 | الدقة في المحور z | 0.001 | مم | |
| 12 | دقة تحديد المواقع المتكررة | ± 0.01 | مم | |
| 13 | قوة المحرك | المحور س | 5.5 | كيلوواط |
| المحور Y ، Z. | 1.0 | |||
| 14 | البعد الشامل | طول | 6700 | مم |
| عرض | 2600 | |||
| ارتفاع | 2000 | |||
