آلة قطع الصفائح المعدنية متعددة الاستخدامات لشركات تصنيع الأثاث
تحرير الصور البصرية
بالنسبة للرسومات المعقدة، وخاصة عندما يتعين معالجة جانبي اللوحة، يمكن رسم الرسومات ثنائية الأبعاد مباشرة يدوياً، وبرمجتها بصرياً وبشكل بديهي،و يتم خفض عتبة التشغيل في نفس الوقت.

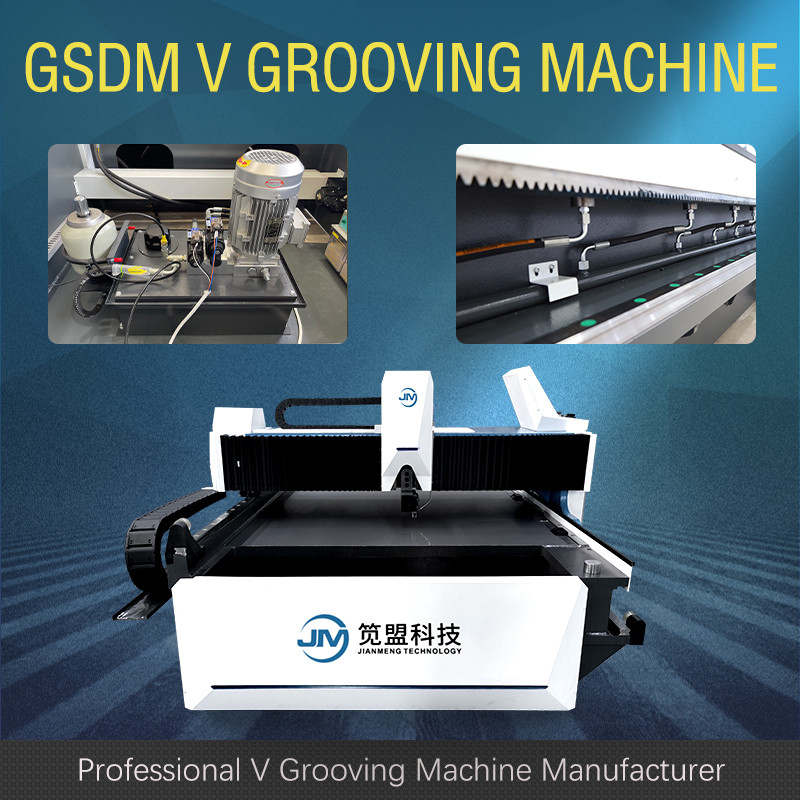

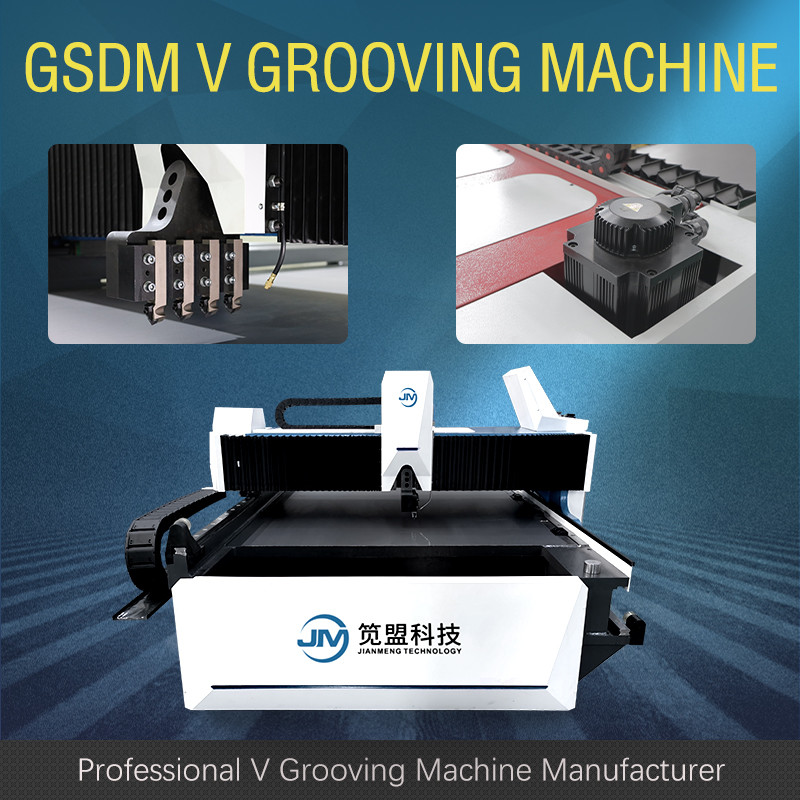

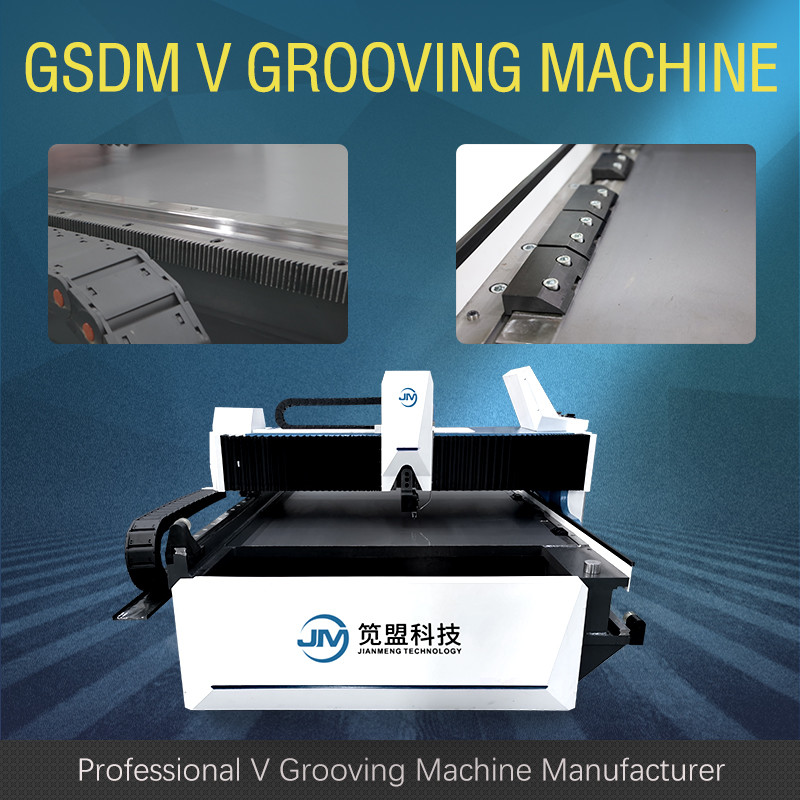

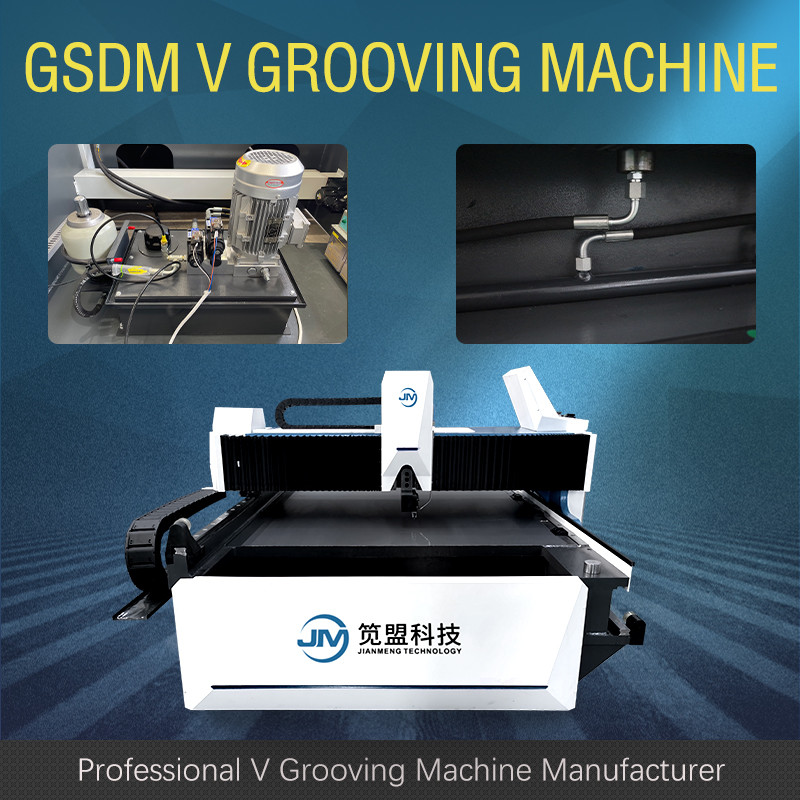

جي اس دي إم أفقي مزدوج محرك الصفوف v الجهاز هو المهنية v الصفوف المعدات، والتي تنطبق على جميع الألواح المعدنية، مثل ألواح الفولاذ المقاوم للصدأ، ألواح النحاس، ألواح الألومنيوم،الصفائح المصنعة بالزيت وغيرهاالخروط v هي عملية مساعدة لتشكيل طينات ثني. في خط الانحناء حيث تحتاج إلى ثني الطين وتشكيله ، يتم استخدام أدوات قطع خاصة لقطع الخروط على شكل V ،حتى تكون المادة سهلة الانحناء والتشكل، ويمكن تقليل R خارج زاوية الانحناء إلى الحد الأدنى ، ومن ثم الانحناء وتشكيل مع آلة الانحناء أو يدويا ،يتم الانتهاء من المعالجة بهذه الطريقة وتلبية متطلبات مظهر المنتجيمكن ضمان عمق وعرض وزاوية الخندق على شكل V من خلال سرعة التغذية وشكل أدوات القطع أثناء المعالجة.
| لا، لا، لا | الاسم | المعلم | الوحدة | |
| 1 | أقصى عرض للورق المعدني | 1500 | ملم | |
| 2 | أقصى طول للورق المعدني | 5000 | ملم | |
| 3 | السماكة القصوى ((الصلب المقاوم للصدأ) | 5 | ملم | |
| 4 | الحد الأدنى سمك الصفيحة المعدنية | 0.4 | ملم | |
| 5 | الحد الأدنى لمسافة V من الحافة | 8 | ملم | |
| 6 | سرعة القطع القصوى لمحور X | 120 | م/دقيقة | |
| 7 | سرعة العودة القصوى لمحور X | 120 | م/دقيقة | |
| 8 | المسافة القصوى من محور Y | 1250 | ملم | |
| 9 | الدقة في محور Y | 0.001 | ملم | |
| 10 | دقة تحديد المواقع المتكررة | ± 0.01 | ملم | |
| 11 | الدقة في محور z | 0.001 | ملم | |
| 12 | دقة تحديد المواقع المتكررة | ± 0.01 | ملم | |
| 13 | قوة المحرك | محور X1،X2 | 5.0 | كيلوواط |
| محور Y1، Y2، Z | 1.0 | |||
| 14 | الأبعاد الكلية | الطول | 6900 | ملم |
| العرض | 2350 | |||
| الطول | 1550 | |||
