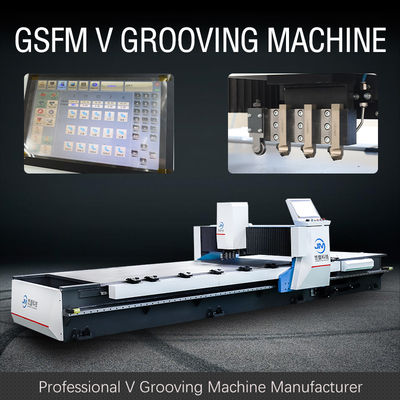

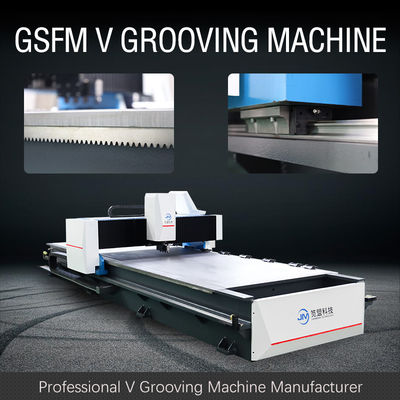

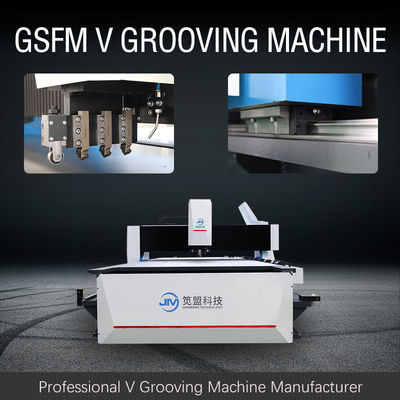

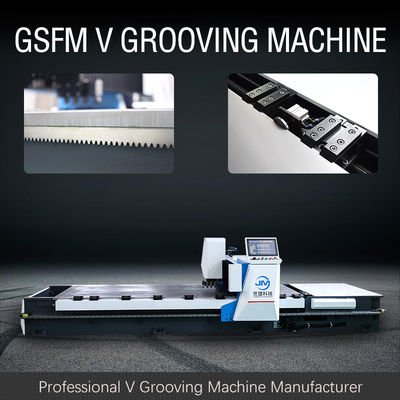

حل ذكي لمعالجة صناعة الأبواب: آلة قطع الأخدود V الأوتوماتيكية بالكامل من أربعة جوانب
تم تصميم القاعدة (أ) والعارضة المتقاطعة (ج) لآلة الحز GSFM v بهيكل الإطار ، وطاولة العمل مصنوعة من الفولاذ الهيكلي منخفض السبائك عالي القوة.أداة الآلة صلبة ودائمة ككل.يجب اتباع عملية معالجة أداة الآلة بدقة ، ويجب اعتماد تقسية الفرن الكهربائي للتخلص من إجهاد اللحام وتقليل تشوه المعدات.ضمان تأثير طلاء ممتاز من خلال التفجير بالرمل.يتكون الإطار من مركز تصنيع ستريو CNC مستورد من خلال معالجة التثبيت لمرة واحدة ، مما يضمن التوازي والعمودي لكل سطح تصاعد.
احتفظ بجميع وظائف النموذج القياسي
الحساب التلقائي للأقطار الداخلية والخارجية ، البرمجة التلقائية للدورة ، تحرير الصورة المرئية ، عرض تأثير الانحناء ، نظام التشحيم الذاتي لحامل الأدوات ، محطة العمل الهيدروليكية المتقطعة ، إلخ.
تشكيل الشغل لمرة واحدة
لم تعد قطعة العمل بحاجة إلى النقل يدويًا ، مما يحسن بشكل كبير من دقة الأبعاد ، ويوفر تكاليف العمالة ، ويوفر تكاليف الوقت ويحسن كفاءة الإنتاج.
| لا. | اسم | معامل | وحدة | |
| 1 | الأعلى.عرض الصفائح المعدنية | 1500 | مم | |
| 2 | الأعلى.طول الصفيحة المعدنية | 4000 | مم | |
| 3 | الأعلى.سمك (ستانلس ستيل) | 5 | مم | |
| 4 | دقيقة.سماكة الصفيحة المعدنية | 0.4 | مم | |
| 5 | الحد الأدنى لمسافة V من الحافة | 12 | مم | |
| 6 | الأعلى.سرعة القطع للمحور X. | 120 | م / دقيقة | |
| 7 | أقصى سرعة رجوع لمحور X. | 120 | م / دقيقة | |
| 8 | أقصى مسافة للمحور ص | 1250 | مم | |
| 9 | الدقة في المحور ص | 0.001 | مم | |
| 10 | دقة تحديد المواقع المتكررة | ± 0.01 | مم | |
| 11 | الدقة في المحور z | 0.001 | مم | |
| 12 | دقة تحديد المواقع المتكررة | ± 0.01 | مم | |
| 13 | قوة المحرك | المحور س | 5.5 | كيلوواط |
| يو | 3.0 | |||
| المحور Y1 و Y2 و Z. | 1.0 | |||
| 14 | البعد الشامل | طول | 5980 | مم |
| عرض | 2420 | |||
| ارتفاع | 1600 | |||
